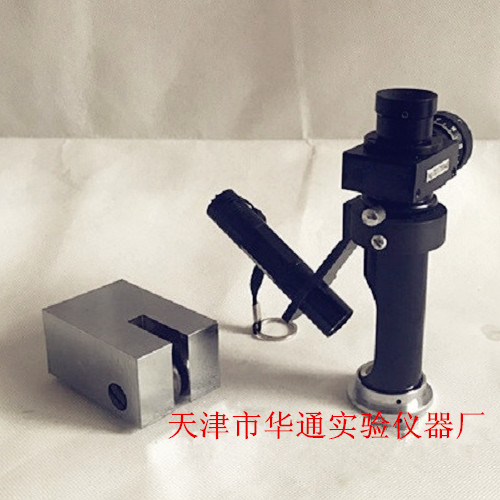

QHY巴克霍尔兹压痕试验仪 结构: 1、压痕装置 它是由矩形金属块、硬质工具钢制的具有尖锐刀刃金属轮、以及两个尖脚所组成。 2、测量装置 它是由一个20倍读数显微镜,并附有大于60°的照明,以产生在压痕长度上一个影像。 用途: QHY型(以下简称压痕仪)适用于色漆、清漆的单层涂膜或多层涂膜的压痕试验。此压痕仪仅用于塑性变形的表面测量抗压力。当使用压痕仪在规定条件下施压涂膜时,即可形成压痕长度。以压痕长度倒数的函数表示抗压痕性试验结果。当要求涂膜的性能(抗压痕性)提高时,抗压痕性值就增大。 技术参数: 1、压痕仪整个装置重1000±5g; 2、压痕仪上的有效负荷重500±5g; 3、读数显微镜:a、放大倍数20倍;b、附带光源入射角大于60°;c、读数精度0.1mm。 下表表明了压痕长度和抗压痕性之间的关系,也列出了压痕深度和涂层厚度。 压痕长度mm | 抗压痕性 | 压痕深度um | 使用涂层的较小厚度um | 0.8 | 125 | 5 | 15 | 0.85 | 118 | 6 | 20 | 0.9 | 111 | 7 | 20 | 0.95 | 105 | 7 | 20 | 1.0 | 100 | 8 | 20 | 1.05 | 95 | 9 | 20 | 1.1 | 91 | 10 | 20 | 1.15 | 87 | 11 | 25 | 1.2 | 83 | 12 | 25 | 1.3 | 77 | 14 | 25 | 1.4 | 71 | 16 | 30 | 1.5 | 67 | 18 | 30 | 1.6 | 63 | 21 | 35 | 1.7 | 59 | 24 | 35 |
