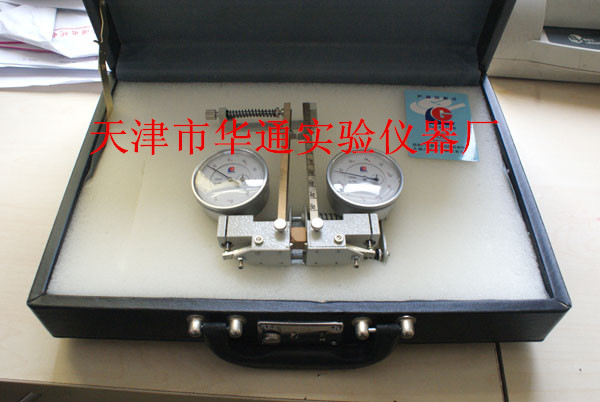

DY-2蝶式引伸仪

一、蝶式引伸仪产品简介：

蝶式引伸仪，适用范围：蝶式引伸仪主要用来测量金属金属材料和一些非金属材料的某些机械力学性能。可配合试验机来测定材料的位移或应变，通过换算可求得材料的弹性模具及屈服强度。并能用于钢筋张拉工艺的变形控制。蝶式引伸仪可以在各种不同的符合下使用，在室内外均可使用商量的实纤维变形，不需修正。因此，广泛应用于工业位移或应变的测量分析及控制。特别对螺纹钢筋的机械力学性能的测量更为优越。

二、蝶式引伸仪规格参数：

1、夹持试件更大尺寸：圆柱试件直径0～25mm，板状试件厚度0～25mm

2、标距尺寸范围：30～80mm，30～120mm，30～250mm

3、配用量表：百分表：测量范围：0～3mm，分值：0.01mm；千分表：测量范围：0～1mm，分度值：0.001mm

4、配用表精度等级：1级

三、蝶式引伸仪操作规程：

1、根据使用和实际需要，决定标距值和选用量表，并做好设备运转记录。

2、调整正上刀口的位置，使上、下刀口间的距离等于标距值。

3、松开紧固螺钉调整量表位置，使上刀口底面与底板上定位螺钉接触，测拉伸变形时，量表起始位置应在指针正向行程0.1mm以上，然后，固定好量表，转动量表罩圈在需要位置上，需注意，紧固量表时，要保证量表测杆能上下运动自如，不被卡住。如系重复使用，则不需每次试验都要调整量表位置。

4、握住蝶式引伸仪，压缩弹簧使两刀口分开，夹持在试件上，如嫌夹紧力不够，可调整连接板簧帽。

5、如增加上刀口夹紧力时，需在标杆上使用夹紧架，其位置应尽量靠边上刀口处，夹紧力也可以通过簧帽调整。

6、试件在标距范围内的伸长量取两表数值的平均值进行计算。

四、蝶式引伸仪保养要点：

1、蝶式引伸仪是铝合金材料制作，又配备精密量表，使用时必须小心， 轻拿轻放。

2、量表测头、上、下刀口要保持清洁，用后擦净，涂上防锈油，套上刀 口防护罩，放入盒内。

3、蝶式引伸仪的下刀口由两锥体支承，出厂时已调整好，不得随便调整。

4、蝶式引伸仪在被测试件的变形超过更大量程时，必须卸下，停止使用， 以免损坏仪器。

5、当使用簧帽调整弹簧夹紧力时，在仪器使用后，必须把簧帽退回原始 位置。
