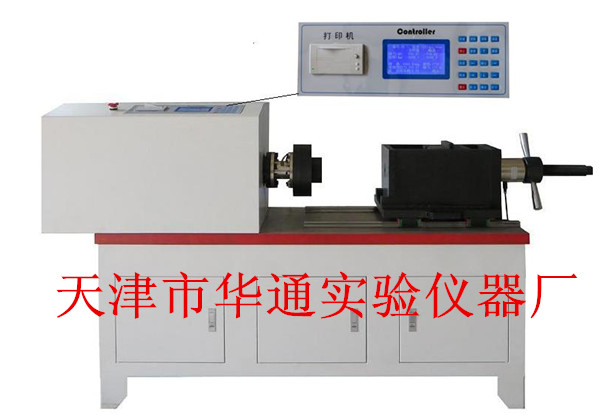

GNJ-2000D型高强螺栓扭矩系数检测仪
一、设备概述
高强螺栓扭矩系数检测仪是根据GB50205-2001《钢结构工程验收规范》有关要求设计制造，可对大六角头高强螺栓连接副(M12-30)和扭剪型高强螺栓副（M16-30)的轴力、扭矩、扭矩系数进行检测，自动计算一组螺栓副的扭矩系数的平均值和标准偏差。具有各主要指标的显示和打印功能。
二、工作原理
试验过程实现了自动加载，当轴力达到标准规定的值后，检测仪发出蜂鸣声并记录检测数据，设备自动停止加载，停留1秒钟后自动反转松开试样，同时检测仪根据检测的轴力和扭矩自动计算出扭矩系数并显示；当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等；控制系统能对32组数据进行循环更新存储并能随时读出和打印。
三、扩展功能
具有参数备份和恢复功能，自动标定功能，根据高强螺栓的检测要求还设置了峰值保持的监测以及传感器过载保护提示等功能。为了便于用户能与计算机联机设置了RS232接口；可将数据传送到计算机，进行进一步的处理后，打印出报告。
四、主要技术参数
① 供电电源： 三相四线制，500瓦；
② 电机功率：0.37kW；
③ 加载转速：0.5r/min；
④ 轴力检测范围：20-500kN；
⑤ 扭矩检测范围：10-2000Nm；
⑥ 螺栓规格：M12-M30；
⑦ 螺栓长度：60mm-280mm；
⑧ 测量精度：轴力±1.0% 扭矩±1.0%；
五、主要配置
① 主机工作台
② 承载机构
③ 电机和减速机加载系统
④ 螺栓连接件
⑤ 轴力传感器
⑥ 扭矩传感器
⑦ 自动控制器
⑧ 电器系统
|
| |
|
|
|
 |
|
