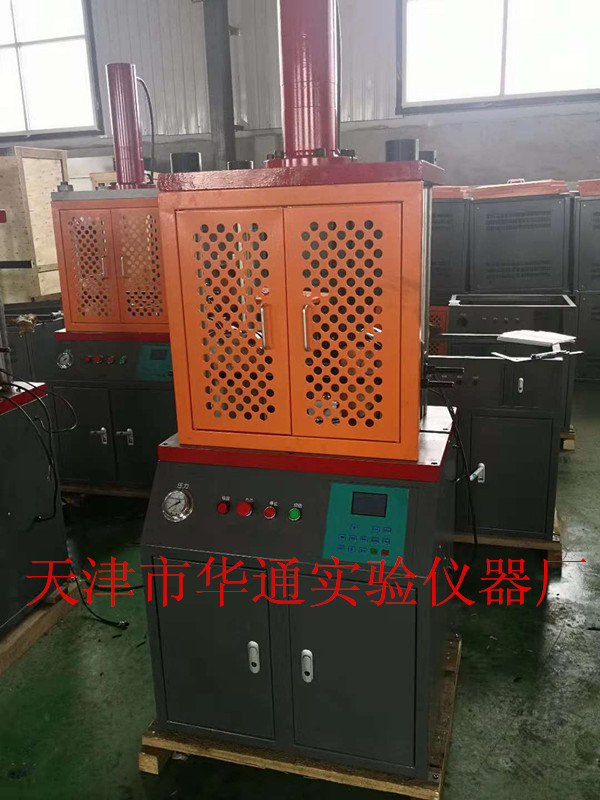

YFXGW-40A立式钢筋反向弯曲试验机
一、简介：
钢筋弯曲试验机是对钢筋进行冷弯试验和平面、反面弯曲试验的专用设备。其主要技术参数符合GB/T1499.2-2018《钢筋平面反向弯曲试验方案》以及ISO10065：1900中有关冷弯试验和平面反面弯曲试验的规定和要求。此设备是钢厂和建筑单位检验钢筋的弯曲性能的理想试验设备。
钢筋弯曲试验机具有结构紧凑、操作简单，弯曲角度显示直观，容易维修，运行平稳、安全、噪声低等特点。
本机适用于以下标准：
--GB/T232-2010《金属材料弯曲试验方法》
--GB/T1499.2-2017《钢筋混凝土用钢第1部分；热轧光圆钢筋》
--GB/T1499.2-2018《钢筋混凝土用钢第2部分；热轧带肋钢筋》
--GB/T28900-2012钢筋混凝土用钢试验方法；
--GB/T21839-预应力混凝土用钢试验方法；
--GB/T1499.3-2010《钢筋混凝土用钢第3部分；钢筋焊接网》
--GB/T13014-2013钢筋混凝土用余热处理钢筋；
--GB/T13788-2017《冷轧带肋钢筋》
--YB/T5126-钢筋混凝土用钢弯曲和反向弯曲试验方法；
--GB/T33279-2017轨道板用钢筋
二、方案描述
本试验机的工作原理：采用数字集成电路，试验机的弯曲角度由支辊轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作支辊转至所设定的角度时，经逻辑电路控制，使电磁阀控制油路。为了保证操作人员和设备的安全，该设备还配有可靠的限位机构，当电气控制部分发生失控或误操作时可及时使设备停止运转。
三、安装
在稳定的基础上安装，其水平面度误差应不大于0.5/1000；供电电源为三相四线380V/220V、50HZ电源。
四、结构简介
此钢筋弯曲试验机由以下部分组成：
1、机架；2、工作台；3、工作支辊；4、液压油缸；5、液压油泵（包括电动机）；6、电气部分；7、附件部分
五、技术参数
弯曲钢筋更大直径弯曲圆试样直径：400/400E：φ6-φ40mm
500/500E/600:φ6-φ32mm
正向弯曲角度：0-180°内任意设定
反向弯曲角度：0-90°内任意设定
工作油缸工作速度：300mm/min
电动机功率：1.1kw
机器外形（mm）：850*650*2000mm
机器重量：700kg
六、设备参数与主要配置
1.设备参数
1.1更大推力：300kN
1.2支辊间宽度：0～400㎜
1.3支辊直径：Φ50㎜
1.4最小钢筋直径：Φ6㎜
1.5更大钢筋直径：Φ40㎜
1.6更大弯曲角度：180°
1.7油缸直径：Φ110㎜
1.8活塞行程：360㎜
1.9活塞空载推进速度：约260㎜/min
1.10液压油量：约38 L
1.11液压油牌号：L-HM46液压油或性能相当的液压油
1.12液压系统工作压力：16MPa
1.13主机电源：交流三相五线380V±10% 50Hz 1.5kW
2、设备主要配置：
2.1主机一台
2.2开口扳手一个
2.3弯芯直径为3、4、5、8、10、12、14、16、16.5、18、20、21、24、25.5、30、31.5、32、36、40、42、44、48、50、54、56、60、64、66、72、75、80、88、100、112、128、140、144、160、180、200各一件。弯芯座 {3-10}、{12-18}、{18-30}、{30-50}、{50-60}、{60-80}各一件（与各弯芯配套）。
七、本公司产品性能优点
1. 我公司弯曲试验机弯曲角度是通过编码器实时跟踪获得的角度，所以角度可以保证0-180°，角度都是标准的。而其他家弯曲试验机的弯曲角度是根据三角几何定理计算出来的，角度会出现误差。
2. 其他家弯曲试验机在做反向弯曲试验时需要装反向专用支座，而且那个支座的重量有六七十公斤，装卸很不方便。
3. 其他家弯曲试验机在做反向弯曲时一开始需要人先手扶着钢筋，只有当上压头碰到试验钢筋后才可以离手，危险系数比较高。
4. 贵单位可以向其他家要一段无删减版的弯曲试验机操作视频，那就能明显看出他的那一种操作起来很不方便了。
|
| |
|
|
|
 |
|
