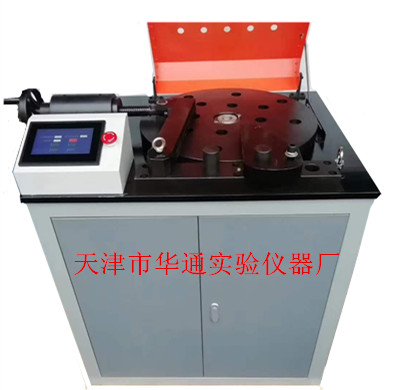

FXGW-40型钢筋反向弯曲机
一、概述:
钢筋弯曲试验机是对钢筋进行冷弯试验和平面反面弯曲试验的专用设备。其主要技术参数符合GB/T1499.2-2018《钢筋混凝土用钢管第2部分：热轧带肋钢筋》和YB/T5126-2003《钢筋平面反向弯曲试验方案》以及ISO10065：1900中有关冷弯试验和平面反面弯曲试验的规定和要求。此设备为钢厂和建筑单位检验钢筋的弯曲性能和反弯性能的理想试验设备。
该设备具有结构紧凑、操作简单，弯曲角度显示直观，容易维修，运行平稳、安全、噪声低等特点。
二、工作原理：
采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经逻辑电路控制，使制动电机停止转动。为了保证操作人员和设备的安全，该设备还配有可靠的限位机构，当电气控制部分发生失控或误操作时可及时使设备停止运转。
三、安装:
在稳定的基础上安装，其水平面度误差应不大于0.5/1000；供电电源为三相380V、50HZ电源。
四、结构简介:
此钢筋弯曲试验机由以下部分组成：
1、机架；2、工作台；3、工作盘；4、压紧装置；5、摆线针轮减速机（包括制动电机）；6、电气部分；7、附件部分
五、技术参数:
1.弯曲钢筋更大直径￠6-￠40mm
2.正向弯曲角度0-180°内任意设定
3.反向弯曲角度0-180°内任意设定
4.可做新标准正向90°，反向20° 度数精准，设定角度后自动停机
5.工作盘转速≤20°/min
6.电动机功率1.5kw
7.机器外形（mm）1000*750*1200
8.机器重量1000kg
9.该设备含适合直径40mm以内 牌号400钢筋的全套弯芯。（如需牌号500、 600钢筋弯芯，可定制。）
六、弯心配置表
|
序号 |
HRB400
钢筋直径 |
正弯
弯心直径 |
反弯
弯心直径 |
HRB500
钢筋直径 |
正弯
弯心直径 |
反弯
弯心直径 |
|
1 |
Φ6 |
24mm |
30mm |
Φ6 |
36mm |
42mm |
|
2 |
Φ8 |
32mm |
40mm |
Φ8 |
48mm |
56mm |
|
3 |
Φ10 |
40mm |
50mm |
Φ10 |
60mm |
70mm |
|
4 |
Φ12 |
48mm |
60mm |
Φ12 |
72mm |
84mm |
|
5 |
Φ14 |
56mm |
70mm |
Φ14 |
84mm |
98mm |
|
6 |
Φ16 |
64mm |
80mm |
Φ16 |
96mm |
112mm |
|
7 |
Φ18 |
72mm |
90mm |
Φ18 |
108mm |
126mm |
|
8 |
Φ20 |
80mm |
100mm |
Φ20 |
120mm |
140mm |
|
9 |
Φ22 |
88mm |
110mm |
Φ22 |
132mm |
154mm |
|
10 |
Φ25 |
100mm |
125mm |
Φ25 |
150mm |
175mm |
|
11 |
Φ28 |
140mm |
168mm |
Φ28 |
196mm |
224mm |
|
12 |
Φ32 |
160mm |
192mm |
Φ32 |
224mm |
256mm |
|
13 |
Φ36 |
180mm |
216mm |
Φ36 |
252mm |
288mm |
|
14 |
Φ40 |
200mm |
240mm |
Φ40 |
280mm |
320mm |
|
|
共25件 出厂标准配置 |
共25件 需要单独购买 |
|
| |
|
|
|
 |
|
