ZBL-P810A基桩动测仪


1.产品简介

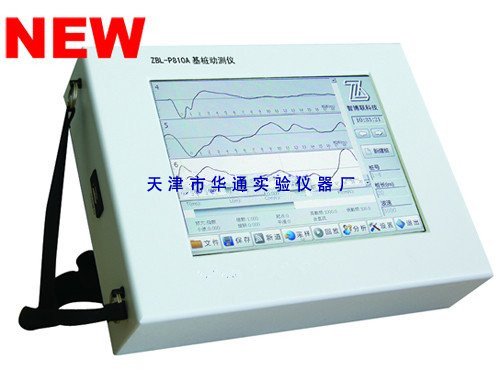

ZBL-P810A基桩动测仪,利用反射波法检测基桩完整性,判定桩身缺陷的程度及位置。可用于测试灌注桩和打入桩,也可以用于顶面是暴露的(如桥墩等)的测试。
敲击设备
对不同长度、不同类型的基桩,需采用不同材料、不同能量的激振设备。
2.性能特点:


  • 超大触摸屏设计,界面友好,操作简单,一切从实际工程检测的需要出发,易学易用;
  • 双通道同时采集,每根桩测试多个方位时,极大地提高了工作效率;
  • 全新的小波分析处理,能够有效提取桩底反射信号,达国外先进水平;
  • 系统高保真设计,确保原始采集波形不失真,一根桩可存储若干道信号;
  • 现场实时对检测波形进行平滑、积分、滤波、指数或线性放大等处理;
  • 可以对信号进行叠加平均,去除“噪声”信号,可随时查看叠加信号,剔除质量较差的信号;
  • 文件按工程®桩分级管理,直观、方便,可以方便地查看、添加、删除工程或桩的测试数据;
  • 标准USB接口,支持移动存储、也可用U盘进行软件升级,方便、可靠;
  • Windows平台下的分析软件功能全面,界面友好;打印设置灵活,可以打印预览并输出处理结果;可以随时调用帮助系统,指导操作,查看相关检测规程;可生成检测报告。

3.依据标准


  • 中华人民共和国建筑工业行业标准基桩动测仪------------------ JG/T 3055-1999
  • 基桩动态测量仪检定规程-------------------------------------JJG930—1998
  • 建筑基桩检测技术规范---------------------------------------JGJ 106-2003
  • 公路工程基桩动测技术规程-----------------------------------JTG/T F81-01-2004
  • 铁路工程基桩检测技术规程-----------------------------------TB 10218-2008
  • 广东省基桩反射波法检测规程---------------------------------DBJ 15-27-2000
  • 深圳地区基桩质量检测技术规程-------------------------------SJG 09-2007


4.技术指标


项      目 指      标 项      目 指      标
主控模式 嵌入式平台、WinCE系统 显示器 8.4吋、高亮度、TFT彩色液晶屏
存储器 2GB,SD卡 操作方式 触摸屏
触发方式 信号触发 传输接口 标准USB,支持U盘、软件升级
系统噪声电压 ≤2 mV 动态范围 ³184 dB
放大器频带 10Hz~10kHz 输入阻抗 ³1 MW
采样时间间隔 5us~64ms 时间分辨率 5us
更大采样长度 ³1024 增益误差 ≤1 dB
幅值非线性度 ≤10% 时间示值误差 ≤1%
浮点放大倍数 1~256 定点放大倍数 1、10、100三档可调
A/D分辨率 16位A/D,8位浮点 更大放大倍数 256000
通道数 2 传感器灵敏度 ³100 mv/g(加速度型)
两通道相位一致性 ±3°或0.05ms 传感器频率范围 0.5~9000 Hz(加速度型)
两通道幅值一致性 ≤3%或≤±0.2dB 连续工作时间 >5小时
通道间窜扰 ≤1% 供电方式 交流:220V±10%,直流:+12V
整机体积 256mm´188mm´63.5mm 整机重量 2.3kg(含内置锂电池)



5.Windows平台反射波测桩分析软件


  • 该软件主要用于对ZBL-P8系列基桩动测仪检测基桩完整性的数据进行分析处理。

6.软件功能:


  • 对工程中所有检测基桩的工程信息、基桩信息及其多次测试所得的多条波形数据等进行管理;
  • 可以获取工程中所有检测基桩的统计信息(最小波速、更大波速、平均波速,Ⅰ、Ⅱ、Ⅲ、Ⅳ类桩的数量等),并生成Excel格式的汇总表;
  • 可以对检测波形进行平滑、积分、滤波、指数或线性放大等处理,使波形中的有用信息更加突出;还可对波形进行幅值谱或功率谱分析,对基桩完整性进行辅助分析;
  • 可以方便地对波形进行缩放、拉伸、压缩、移动、旋转等;
  • 可以方便地设置桩头、桩底及缺陷位置,并将结果保存;
  • 当分析处理不妥时,可以随时恢复原始波形,重新进行处理;
  • 可将基桩检测波形、谱图及桩形示意图保存为位图格式,以便用其他图形处理软件处理;
  • 打印预览、打印输出处理结果;
  • 可以自动生成Microsoft Word格式(扩展名为DOC)的检测报告文档,用户只需略加修改就可以完成检测报告;
  • 图形打印工具软件可以成批打印输出各种不同格式的图形,可任意调整一页纸上打印的行数与列数;
  • 系统内置即时帮助系统,提供操作指导。
