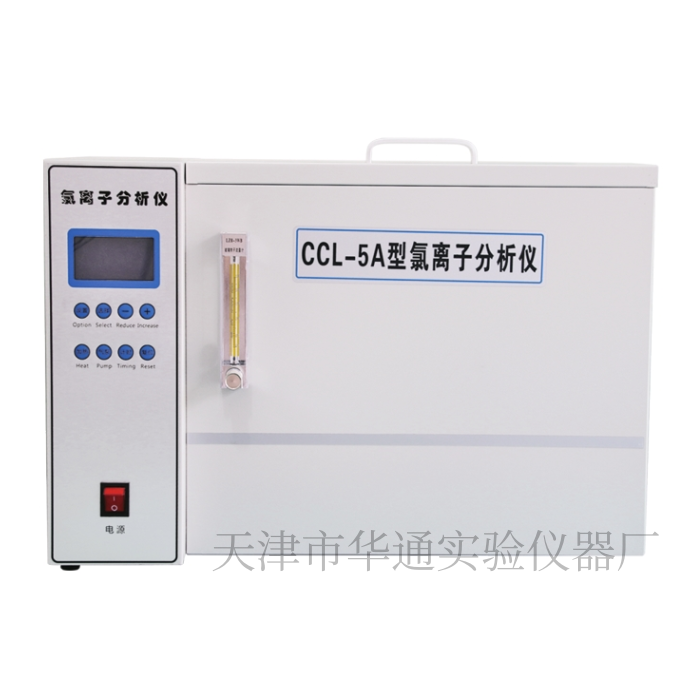

CCL-5型氯离子分析仪

1、概述 ：随着我国水泥工艺中窖外分解技术的广泛应用，对水泥原料中氯含量的控制显的尤为重要，根据生产工艺的要求，生料中的氯含量偏高将影响水泥生产工艺。另外水泥中氯含量偏高，也可能引起混凝土中的钢筋锈蚀等问题。

2、基本结构

 CL-5氯离子测定仪结构上主要由温控部分、蒸馏部分、载气部分、计时报餐及仪器外壳等部件组成。仪器外观美观、结构紧凑、安装方便。
3、安装与调试
3.1 氯离子测定仪安装  开箱后，请按装箱单清点物品，将主机除去包装，放置在平整的试验台上，取出备件盒中蒸馏瓶、冷凝管和石英蒸馏管等部件，按图2装配完成。
3.2 连接
3.2 1 将蒸馏瓶进气口与转子流量计出口气连接好(蒸馏瓶 进口是通到瓶底的一端)。
3.3测试
3.3 1加入约800ml 5g/L 硝酸银溶液于洗气瓶中，盖紧胶皮塞(8#塞)。
3.3 2 将50ml锥形瓶放在冷凝管下端，冷凝管下端的硅胶管插入锥形瓶溶液中，用以承受蒸馏液，锥形瓶可斜置，便于硅胶管插入溶液中。
3.3 3将石英蒸馏管放入5ml蒸馏液，连接好蒸馏管进出口部分     (连接管不要太长，)盖上炉盖。
3.3 4开机：打开电源，设定温度控制仪温度250-260摄氏度打开温度开关，打开气泵开关(计时器同时倒计时)。调节气体流量计，控制气体流量50-200ml/min(控制气体流速4~5个/S)，此时锥形瓶中应有连续的气泡产生。否则检查气路是否漏气，
3.3 6关机：依次关上温度开关，关上气泵开关，关上电源开关。
3.4 维修
如出现炉子不升温等问题时，按图3电路原理图检修，并按图4线路图检查，
3.5 注意事项
3.5 1做实验时，检查气路是否连接好，是否有漏器现象。
3.5 2 开机和关机时一定按操作步骤进行。
