路面弯沉仪(路面弯沉仪)介绍
3.6m、5.4m、7.2m路面回弹弯沉仪
一、路面弯沉仪(路面弯沉仪)适用范围
本仪器用于测定路面回弹弯沉值，以评定路面的整体强度。
二、路面弯沉仪(路面弯沉仪)仪器原理
柔性路面在负荷作用下，形成局部下沉。当负荷移开后，路面回弹恢复原状。仪器利用杠杆原理，间接测定弯沉盆的下沉值。在负荷作用于路面时，将弯沉仪测头端置于弯沉盆的中部。用百分表测量另一端(测点立杆)的位置，记下初读数，然后移开负荷，弯沉盆回弹，测头端随之上升，另一端即下沉，百分表上示出读数与初读数之差，乘以弯沉仪的杠杆比，即是路面的弯沉值。
例如：初读数4.63mm
终读数2.96mm
路面回弹弯沉值为(4.63-2.96)*2=3.34mm

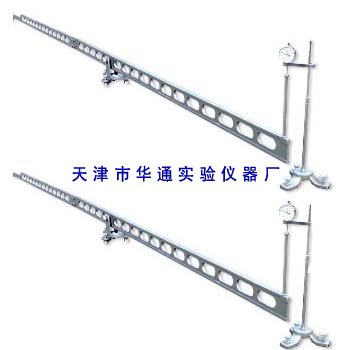

三、路面弯沉仪(路面弯沉仪)仪器结构
仪器由前、后杠杆、底座及百分表支架组成。前、后杠杆用M12螺栓联接可以装拆。杠杆与底座之间采用轴承联接，底座上装有调平螺栓和水平泡，备有长度(50)、100、150mm的测杆三支，可根据现场需要选择使用。
四、路面弯沉仪(路面弯沉仪)技术参数
1、杠杆比：2：1
2、总 长：7200mm(5400mm)(3600mm)
3、百分表：0-10mm 精度：0.01mm
五、路面弯沉仪(路面弯沉仪)使用方法
1、根据需要选择适宜长度的测杆，用螺丝钉固紧在弯头上，
2、用M12螺栓联接前后杠杆。
3、将测点立杆固定于后杠杆末端的螺孔中。
4、将百分表固紧在百分表架的表夹中。
5、以底座水平泡为准调整调平螺栓。
6、以上准备工作就绪，可进行测量。
六、路面弯沉仪(路面弯沉仪)装箱单
1、前杠杆： 1根
2、 后杠杆： 1根
3、 底 座： 1套
4、 百分表支架：1套
5、 测点立杆： 1支
6、测 头： (50)、100、150mm各一支
7、 百分表： 1只
8、 合格证： 1份
