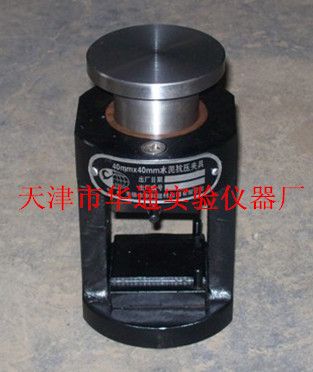

40×40mm水泥抗压夹具,水泥胶砂试块试验夹具
  当前位置 -> 首页>>产品展示>>抗折、抗压、抗劈裂夹具系列


40×40mm水泥抗压夹具,水泥胶砂试块试验夹具



一.40×40mm水泥抗压夹具,水泥胶砂试块试验夹具用途:40×40mm水泥抗压夹具是为我国标准GB/T17671-1999《水泥胶砂强度检测方法(ISO法)》而设计的配套仪器。该仪器符合建材行业标准JC/T638-1997并等效采用ISO679:1989(E)4.2.8标准,用于水泥抗压强度试验 。

二.40×40mm水泥抗压夹具,水泥胶砂试块试验夹具主要技术参数:

1.上、下压力板长度40±0.1mm。

2.夹具外形尺寸φ100×165mm。

3.夹具总重约5kg。

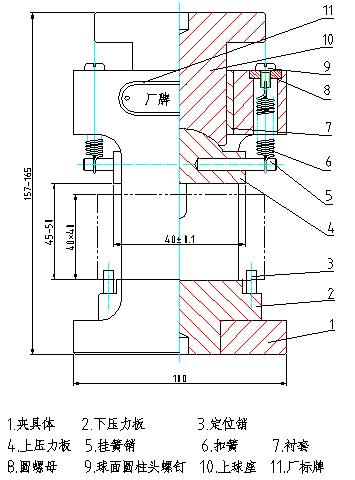

三.40×40mm水泥抗压夹具,水泥胶砂试块试验夹具结构:(见图)

    本夹具具有坚固的夹具体(1),在夹具体(1)下部孔内固定着下压力板(2),用作承放水泥试块之用。在下压力板(2)上装有二只定位销(3),用于试块定位。夹具体(1)上部孔内紧配衬套(7),衬套(7)内装有上球座(10),上球座(10)在孔内能自由轴向移动和转动。上压力板(4)由挂簧销(5),拉簧(6),螺母(8),球面圆柱头螺钉(9),相互连接,挂吊在夹具体(1)上,并与上球座(10)球面接触,以保证试块上、下平面不平行时,使上压力板能自动回转,使其平面与试块上平面紧密接触,在上压力板(4)一侧装有导向圆销,插入夹具体(1)中部长槽内,使上压力板(4)不能在水平面转动。通过旋转球面圆柱头螺钉(9)可调整上压力板的高低位置。上、下压力板之距一般调整为45~50,当试块加压时,上球座(10)受力向下移动,使上压力板(4)接近试块上平面,卸压后由于拉簧(6)作用,上压力板(4)能自动复位。

四.40×40mm水泥抗压夹具,水泥胶砂试块试验夹具使用与维护:

    本夹具适用于任何类型的压力试验机,使用时应将本夹具安放在压力试验机下压力板上,由夹具底部Ф8孔定位以对中心位置,然后把上、下压力板平面上擦干净,放入水泥试块,试块宽的一边紧靠定位销(3)调整压力试验机的上压力板与夹具的上球座(10)的上平面接触,便可以加压,记录试块压碎时压力试验机的示值  单位:N,除以试块面积(40×40=1600mm2)即可很方便地求出抗压强度  单位:MPa。

五.40×40mm水泥抗压夹具,水泥胶砂试块试验夹具附注

1.抗压夹具一经建材院检定即作标准抗压夹具可用于对比检查。

2.标准试块配套于标准抗压夹具,用户需要可另行定货。
