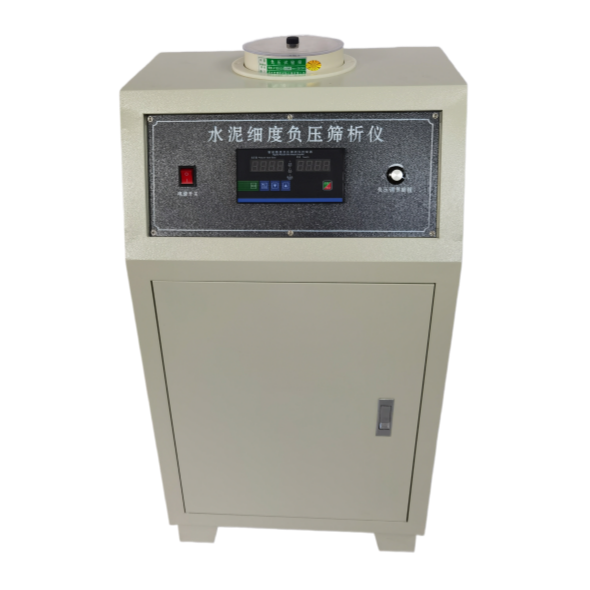

FSY-150B型水泥细度负压筛析仪

一、概述

新款水泥细度负压筛析仪是按标准CBl345-2005(水泥细度检验方法80um筛析法)进行检验的专用仪器，是试验室及水泥专业科研单位必备仪器

二、主要技术参数

1、工作负压：-4000～-6000pa

也就是【4.0-6.0】         10.0表示10000 pa

2、喷气嘴转速：30r/min

3、负压筛内径:Φ150mm

4、筛网目孔边长:0.08mm

5、电源：AC220V

6、负压源功率：1200w

7、外形尺寸：500x300x780mm

8、净重：30kg

三、结构原理

负压筛析仪主要由箱体、筛座、吸尘器，旋风收尘装置和数显时间控制器等组成。

箱体是仪器的主体结构所有零部件均安装在箱体内。

筛座内装有同步电机，喷嘴，硬管等，上面安放试验饰及筛盖。硬管下端以软管与旋风筒进气口相接，另外还有小口用软管接负压表上。

吸尘器作为负压源。吸口接在旋风筒出气口上，其电机可经面板上的调压旋钮进行无级调速，以便随时改变仪器的工作负压。

旋风收尘装置由旋风筒和收尘瓶组成。旋风筒的配置大大提高了收尘效率，使95%的水泥粉尘落入收尘瓶，从而减少了吸尘器的清灰次数。

时间控制器由定时器构成，使仪器能在工作2分钟后自动停止。

负压筛析仪启动后，吸尘器和同步电机开始工作，使得筛座内保持在负压状态下，试验筛上面的待测水泥细粉在喷嘴喷出的气流的作用下变为动态，其中粒径小于筛网孔径的细粉在负压吸引下通过试验筛被吸走，而粒径大于筛网孔径的细粉则留存在试验筛上，从而完成了筛分，满足了CBl345-2005规定的试验要求。
