混凝土维勃稠度仪试验标准及说明
一、混凝土维勃稠度仪 概述
VBR-Ⅱ型混凝土维勃稠度仪在I 型产品基础上改进，测试所得坍落度及维勃稠度值都为数显结果。其适用于粒径不大于40mm ，维勃稠度值在5-30 秒之间的干硬性混凝土的测定。仪器符合GB/T 50080-2002(GBJ80-85)《普通混凝土拌和物性能试验方法》、JG 3043等标准中关于混凝土拌和物维勃稠度试验的有关规定。
二、混凝土维勃稠度仪试验安装图及装箱单技术参数
1、坍落度筒
顶部内径： 100±2mm
底部内径： 200±2mm
高 ： 300±2mm
2、震动台频率： 50 ±3Hz
3、震动台空载振幅(含容器)： 0.5±0.05mm
4、压重 ： 2750±50g
5、电机功率 ： 0.25Kw
6、电压： 380V
7、外形尺寸 ：380×500×670mm
8、总重 ： 50Kg
三、混凝土维勃稠度仪试验安装图及装箱单结构原理

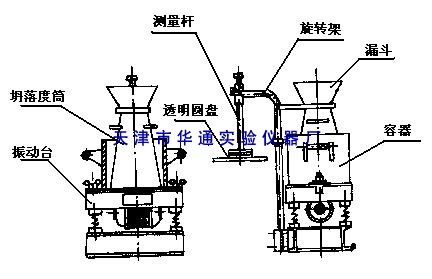

本仪器如图(一)，由以下部分组成：
1、容器内径240±5mm ，高为200±2mm
坍落度筒其内部尺寸为：底部直径 200±2mm
顶部直径： 100±2mm
高 度 ： 300±2mm
2、旋转架
与测杆及喂料口相连。测杆下部安装有透明且水平的圆盘，并用定位螺钉把测杆固定在数显表中。旋转架安装在立柱上通过十字凹槽来控制方向，并用固定螺丝来固定其位置，就位后测杆与喂料口的轴线与容器的轴线重合。
透明圆盘直径为230±2mm，厚度为10±2mm。荷重块直接固定在圆盘上。由测杆、圆盘及荷重块组成的滑动部分总重量为2750 ±50g。
3、混凝土维勃稠度仪试验安装图及装箱单捣棒： 直径16 mm，长600mm的钢棒，端部应磨圆。
4、震动台：工作频率50±3Hz ，空载振幅0.5±0.05mm。混凝土维勃稠度仪试验标准及说明

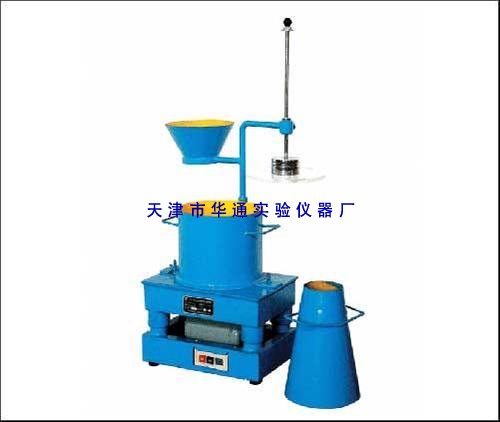

混凝土维勃稠度仪
本仪器是测定砼拌合物的维勃稠度值。用于评定混凝土拌合物坍落度在10mm内的混凝土，骨料更大粒径40mm，符合GBJ80-85的标准。
主要技术参数：
1 震动频率50±3Hz
2 电机0.25千瓦380V
3 空载振幅0.5±0.1mm
重量：≈50kg
四、混凝土维勃稠度仪试验安装图及装箱单仪器的调整
1、仪器调水平
仪器出厂前台面对底平面的不平行度小于1mm ，其测量方法是：将震动台放在平台上，用高度尺测台面四角处的高度，其高度应小于1mm，使用中如发现超差，必须重新调整。调整的方法是：修整四个机脚的厚度。
2、调零位
将坍落度筒放在容器内，在坍落度筒内装配重物(其重量相当于料重的重物)。松开四个螺检，将喂料斗扣紧于坍落度筒上缘，并使旋转架和立柱按图(一)中位置扣好，然后拧紧四个六角头螺检。松开定位螺钉，按图位置使透明圆盘放在坍落度筒上，并使立柱和导杆扣好，按数显表置零键调零。
五、混凝土维勃稠度仪 试验安装图及装箱单测试步骤
1、把VBR-II数显混凝土维勃稠度仪放在坚实水平的平台上，用湿布把容器、坍落度筒、喂料口内壁及其它用具湿润。
2、将喂料口提到坍落度筒上方扣紧，校正容器位置，使其轴线与喂料口轴线重合，然后拧紧蝶形螺母。
3、把按要求取得的混凝土试样用小铲将料分三层装入坍落度筒内，每层料捣实后约为高度的三分之一，每层截面上用捣棒均匀插捣25下，插捣第二层和顶层时应插透本层，并使捣棒刚刚进入下一层顶层，插捣完毕后刮平顶面。
4、将透明圆盘转到坍落度筒上方锁紧定位螺钉并调零。
5、使喂料口、圆盘转离，垂直地提起坍落度筒，此时并应注意不使混凝土试样产生横向扭动。
6、把透明圆盘转到混凝土圆台体顶面，放松定位螺丝，降下圆盘，使其能轻轻接触到混凝土表面，读出数值即为坍落度值。
7、混凝土维勃稠度仪试验安装图及装箱单同时按控制器“启动／停止”按钮，当震动到透明圆盘的底面被水泥浆部满的瞬间再按“启动/停止”按妞，震动停止，控制器显示数值(时间：单位秒)即为维勃稠度值。
注：如提起坍落度筒，试体坍边或剪坏，则试样作废并另取试样重做，如连续两次都发生这些现象，则所取混凝土不能做这项试验。混凝土维勃稠度仪试验标准及说明
