轻便直剪仪试验方法
   1、取出仪器箱与仪器四周塞块，仪器置于平台上，调节立柱螺丝，仪器平稳后并紧并帽。
   2、稍并紧框架下横梁上的六角螺栓，使框架与杠杆基本稳定。
   3、检查杠杆两侧与吊圈是否相摩，轴承滚动应灵活，调整平衡锤，使杠杆自重基本平衡，并紧平衡锤并帽，旋开螺栓，与杠杆充分脱开，并将杠杆处于立柱中间。
   4、轻便直剪仪检查前切盒，滚动钢球应放正，滚动灵活五异物卡阻，按规程放入土样，放好透水石，传压板，使框架传压螺钉对准钢球中心。
    5、摇动手轮，使上盒刚好接触量力环，百分表对零，同时将垂直移位百分表对零，旋动传压螺钉，适量太高杠杆，若试样未经预压可略高，以免加后土样下沉而使杠杆过于倾斜。
 轻便直剪仪按工程实际需要:

   1.施加垂直载荷，(杠杆应基本位于立柱中间)待土样受载或固定后，拧出螺丝插销，以均匀速度摇动手轮进行剪切，视量力环百分表指针不再前进，或有后退时记下数值，一般剪切位移应达到4mm左右。当剪切过程中百分表读数无峰值时，则可剪至6mm。
   2、剪切结束后，退出剪切和垂直载荷(拔出插销，可快速旋退进杆)，复原。

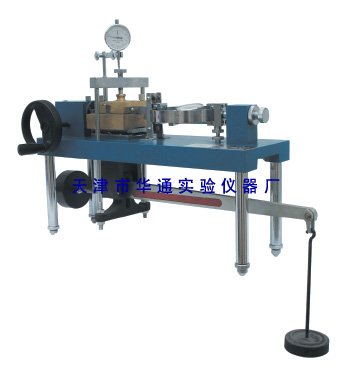

轻便直剪仪主要结构：
   1、推动座部分：推进杆进程以手轮(带手折柄)每转，推进杆移至0.2mm推动剪切盒进行剪切。
   2、剪切盒部分：剪切盒试样面积30平方厘米，高2厘米，(配切土环刀30平方厘米φ61.8×20一只)。
   3、杠杆加压部分：杠杆比为1：20，附加砝码1.53kg三块0.765kg两块(其中一块时吊盘)。
杠杆支点处设有滚动轴承，在施加水平剪切力时由于量力环受压变形使加压框偏移，此时，滚动轴承则跟综移动，以免框架倾斜而改名垂直压力的倾向。
   4、测定部分：仪器采用圆形量力环，更大水平力为1.2KN，采用滚动衬圈进行导向定位。
轻便直剪仪保养及注意事项：
   1、试验结束后，将剪切盒擦拭干净，有关表面涂以薄层防锈油。
   2、量力环应根据使用情况或半年进行一次重新率定。
   3、杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑，防锈。
